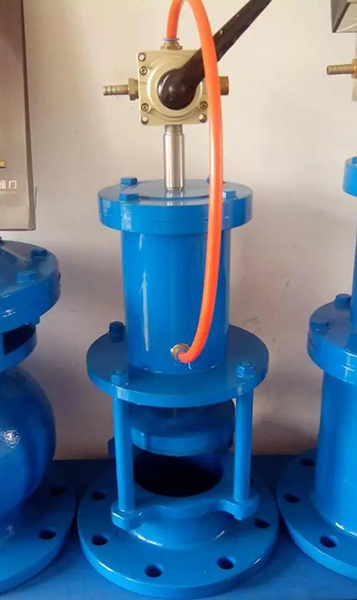

池底排泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成，液压缸是液体工具。液体作为动力，活塞、阀杆作为开关。开启只需一分钟可打开阀板，此阀配用手动换方阀或电磁阀可远距离控制排泥阀开关。该阀密封件性强、开关灵活、检修方便、使用寿命长等特点。注驱动液可采用气或清水。
| 连接方式：法兰 驱动方式：液动，气动，电动 电动电压：220V,380V 通径范围：DN40-DN1200mm 工作压力∶1.0MPa 介质∶污水 使用温度∶常温 液压缸工作液∶气、清水 液压缸驱动压力∶0.3~1.0MPa 液压缸材质：HT200、304不锈钢 缸盖材质：灰铸铁,球墨铸铁,碳钢,不锈钢 阀板材质：灰铸铁,球墨铸铁,碳钢,不锈钢 阀体材质：灰铸铁,球墨铸铁,碳钢,不锈钢 阀杆材质：球墨铸铁,碳钢,不锈钢 密封皮碗∶耐磨丁腈橡胶 |  |
● GB12235-89 设计与制造标准 | ● GB/T 12229 碳素钢铸件技术条件 GB/T 13927 通用阀门压力试验 GB 699-88 优质碳素结构钢、技术条件 GB 200-88 碳素结构钢 GB/T 1047-85 管道元件的名称通径 |
● GB/T 1184-90 管道元件公称压力 | ● GB/T 12226 通用阀门灰铸铁件技术条件 |
排泥阀由阀体、液压缸、活塞、阀杆、阀瓣组成，液压缸是液体工具。液体作为动力，活塞、阀杆作为开关。排泥阀配用手动换方阀或电磁阀可远距离控制排泥阀开关。
● 隔膜式排泥阀安装图例
● 活塞式排泥阀安装图例
● 角式排泥阀安装图例
● 使用安全
阀盖自带螺杆，水深度浅时可直接用手柄操作；阀板成锥拱形，自带导向，开启操作力小；螺杆及密封面采用锡青铜，耐腐、耐磨。可与手电两用启闭机配套使用进行微机控制。
● 系统简单
膜片式液压、气动快开排泥阀一般有液压排泥阀和气动角式排泥阀两种。该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损。排泥阀由液压缸和角式截止阀组合而成，液压缸内动力带动瓣升降，使阀体通道开或闭，以达到流体通断。
● 动作快递
液压缸的活塞密封件为L型皮碗。阀瓣与阀座为软密封。排泥阀采用电动、液动、气动角式快开排泥阀或手动二位四通换向阀集中控制。
故障现象 | 检查内容 | 处理方法 |
阀门不能正常启闭 | 1、电磁换向阀的输入电压是否正常。 | 按说明书要求输入电压 |
2、接插是否完好，接管有无泄漏，管路是否接错。 | 纠正接管泄漏问题按说明书要求接好管路 | |
3、密封件有无破损，驱动压力是否正常 | 更换密封件，调试压力 |
排泥阀的安装应考虑有排除管内沉积物及检修时放空污物的场所，排泥阀应安装在原管线的最低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，排泥阀安装完毕后应及时关闭。
因排泥阀的支管可能在主管的左侧排放也可能在主管的右侧排放，所以，在为用户签定加工排泥阀的合同时，要特别注意排放方向，即主管道承口的朝向。
● 其它故障情况
1、内泄漏→检查密封件是否损坏，弹簧是否装配不良
2、外泄漏→连接处松动或密封件已坏→紧螺丝或更换密封件
排泥阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况（即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择）。
● 选型依据
1、根据管道参数选择排泥阀的：通径规格（即DN）、接口方式
1）按照现场管道内径尺寸或流量要求来确定通径（DN）尺寸；
2）接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。
2、根据流体参数选择排泥阀的：材质、温度组
1）腐蚀性流体：宜选用耐腐蚀排泥阀和全不锈钢；
2）高温流体：要选择采用耐高温的电工材料和密封材料制造的排泥阀，而且要选择活塞式结构类型的；
3）流体状态：大至有气态，液态或混合状态，特别是口径大于DN25时一定要区分开来；
4）流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度排泥阀。
3、根据压力参数选择排泥阀的：原理和结构品种
1）公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定；
2）工作压力：1.0MPa-1.6MPa。
4、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。
5、根据持续工作时间长短来选择：常闭、常开、或可持续通电
1）当排泥阀需要长时间开启，并且持续的时间多于关闭的时间应选 用常开型；
2）要是开启的时间短或开和关的时间不多时，则选常闭型；
3）但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。
6、根据环境要求选择辅助功能：防爆。
● 选型原则
A、安全性
1、腐蚀性介质：宜选用不锈钢排泥阀；中性介质，也宜选用碳钢阀壳材料的排泥阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。
2、爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。
3、排泥阀公称压力应超过管内最高工作压力。
B、适用性
1、管道参数
1）根据介质流向要求及管道连接方式选择阀门通口及型号；
2）根据流量和阀门Kv值选定公称通径，也可选同管道内径；
2、环境条件
1）环境的最高和最低温度应选在允许范围之内；
2）环境中相对湿度高及有水滴雨淋等场合，应选防水排泥阀；
3、电源条件
1）根据供电电源种类，分别选用交流和直流。一般来说交流电源取用方便；
2）电压规格用尽量优先选用AC220V.DC24V；
3）电源电压波动通常交流选用+%10%.-15%，直流允许±%10左右，如若超差，须采取稳压措施；
4）应根据电源容量选择额定电流和消耗功率。
C、可靠性
1、工作寿命，此项不列入出厂试验项目，属于型式试验项目。为确保质量应选正规厂家的名牌产品。
2、工作制式：分长期工作制，反复短时工作制和短时工作制三种。对于长时间阀门开通只有短时关闭的情况，则宜选用常开排泥阀。
3、动作可靠性
严格地来说此项试验尚未正式列入中国排泥阀专业标准，为确保质量应选正规厂家的名牌产品。有些场合动作次数并不多，但对可靠性要求却很高，如消防、紧急保护等 ，切不可掉以轻心。特别重要的，还应采取两只连用双保险。
D、经济性
它选用的尺度之一，但必须是在安全、适用、可靠的基础上的经济。
经济性不单是产品的售价，更要优先考虑其功能和质量以及安装维修及其它附件所需用费用。
更重要的是，一只排泥阀在整个自控系统中在整个自控系统中乃至生产线中所占成本微乎其微，如果贪图小便宜错选而造成损害群是巨大的。
