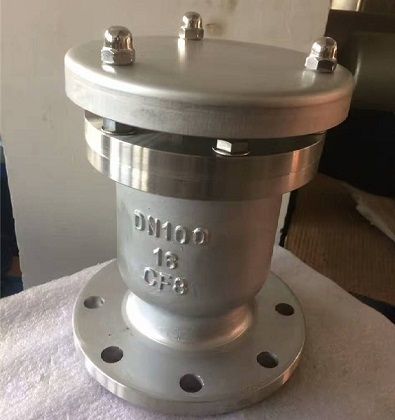

P41X、P42X快速排气阀

快速排气阀产品简述：

P41X、P42X快速排气阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备。排气阀以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。排气阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。快速排气阀用于管路上的最高点或有闭气的地方和水泵出口处，排除管线内的气体来疏通管道，达到正常工作。如不装排气阀，管道随时出现气阻，使管道出水容量达不到设计要求；其次，管道在运转时出现停泵、停电现象会产生负压引起管道振动或破裂，快速排气阀能迅速把空气吸入管内，防止管道振动或破裂。



快速排气阀介绍：

当水进入管线内时，浮球停在球桶下部进行大量排气，当气排完时，水进入阀内通过球桶把球浮起到关闭，停止排气。管道在正常运转时自然会产生少量气体，这些气体会集中到管内上部到相当程度，阀内水位下降，浮球顺水下降气体从小孔排出。如出现停泵停电，管内水流空时，随时会出现负压，浮球顺水下降，打开小孔带动大孔进行大量补气，确保管道安全。







快速排气阀主要特点：

1、P41X、P42X快速排气阀能够排除管道中的气体，减少阻力节约能源。
2、当管道负压时，本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢，使用寿命长，安全可靠。



快速排气阀技术参数：

1.介质：清水
2.温度：常温
3.阀体：灰铸铁HT200、球铁、碳钢、不锈钢
4.浮球与塞头：不锈钢
5.密封材料：丁晴橡胶
6.阀体试验打压：1.5mpa
7.浮球、密封试验打压：0.05-1.1MPA不漏水

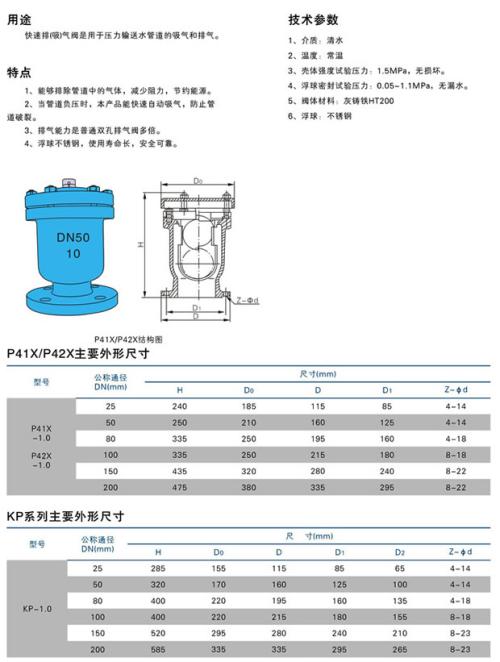

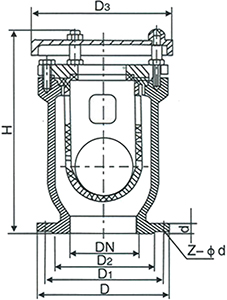

快速排气阀外形尺寸表：



公称通径 （mm）	尺寸（mm）
	H	D	D0	D1	D1	Z-фd
50	270	160	200	125	125	4-14
65	270	180	200	145	145	4-18
80	330	195	230	160	160	4-18
100	350	215	250	180	180	8-18
150	450	280	300	240	240	8-23
200	470	335	330	295	295	8-23



快速排气阀产品应用：

P41X、P42X快速排气阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。本快速排气阀适用于温度不超过80℃的水、热水管道上使管道内的空气全部排出。安装排气阀，底下一定要安装一只保护阀门（如：闸阀/蝶阀），如排气阀门损坏,需要更换或维修时,就可以关闭闸阀/球阀,以免停机工作(或直接停水)而检修。暖通系统及暖通空调系统在运行过程中，水在加热时释放的气体如氢气、氧气等带来的众多不良影响会损坏系统及降低热效应，这些气体如不能及时排掉会产生很多不良后果。诸如：由氧化导致的腐蚀；散热器里气袋的形成；热水循环不畅通不平衡，使某些散热器局部不热；管道带气运行时的噪声；循环泵的涡空现象。所以系统中的废气必须及时排出，由此可见运用自动排气阀的重要作用。

应用场合

城镇供水管网、市政供水管网、长输管线、独立采暖系统、集中供热系统、采暖锅炉、中央空调、地板采暖及太阳能采暖系统等管道排气。。



工作原理

P41X、P42X快速排气阀当输水管内开如注水时，复合式排气阀活塞或浮球停留在开启位置，进行大量排气。当空气排完时，阀内积水，浮球被浮起，活塞或浮球至关闭位置，停止大量排气。当管内水正常输送时，如有少量空气聚集在排气阀内到相当程度，阀内水位下降，浮球随之下降，此时少量空气由微量排气孔排出，或由自动排气阀孔排出。当水泵停止，管内水流空时或遇内产生负压时，活塞迅速开启，吸入空气，确保管线安全。

注意事项

1.排气阀的位置选择比直径选择更重要。
 　　
2.对于长距离管丝线，较理想的排气方法是在较短的距离内(一般为500~1000m)安装数量较多、直径较小的排气阀，而不是安装直径较大但数量少、间隔长的排气阀。
 　　
3.多数情况下，要求安装小容量自动排气、大容量系统水排气和系统排空真空破坏三功能组阀，即复合式排气阀。
 　　
4.当管道两侧有不同坡度时，按条件苛刻的坡度确定排气阀的尺寸。
 　　
5.如果选用不带缓闭的排气阀，最好在一处安装一大一小两个排乞阀。如果选用带有缓闭的排气阀，仅在管顶处安装一个即可。多起伏的管道，应在各高点处安装排气阀。



施工安装

P41X、P42X快速排气阀安装前，先检查主体及管线内是否有石块、树枝等杂物，并清理干净。在排气阀前装一只闸阀或者球阀（不建议装蝶阀），以使维修方便。在现场安装空间允许情况下，建议在排气阀与闸阀（球阀）之间配套安装缓冲塞阀。特别当排气阀用于水泵频繁启动的管线或不允许有水排出的场合，这样配置可延长排气阀的使用寿命，大大减少启泵时的水流带出。若排气阀安装于窨井内，窨井切勿太过狭小，应有足够空间以便容纳技术人员调整及维护。

重要的一点：排气阀应设在横管道最高处，立管的顶端。



常见故障

1.排气量排气量小，往往停水后很久才能恢复原来的供水能力；排气理大则在极短时间内恢复至正常供水能力。
 　　
2.空气关闭压力表示排气阀排气能力的上限。排气阀的排气能力不仅与阀的口径有关，也与阀内外气体压差有关。
 　　
3.水关闭压力范围部分排气阀装置设于管道最高点，由于此点管中水压有时很低，部分排气阀需要水压高于0.015MPa才能完全关闭，若低于此压力则会产生漏水现象，因此水关闭压力范围越大越好，一般0.012~1.0MPa是最常用的范围。
 　　
4.排气阀参数选择排气阀时，一定要向厂家提供管道直径、最大工作压力、最大流量等参数。根据这些参数，确定排气阀的直径，排气孔的孔径，以保证正常情况下，清洁水中含有约2%的溶解空气能够在不断释放中被排除。



日常维护

若排气阀有漏水现象，检查活塞与橡胶密封环之间是否有异物，若橡胶密封环已坏，更换橡胶密封环。若排气阀所处环境温度低于O℃，特别是北方严寒地区，请严格注意阀门的保温。长期不用时，请把阀体内的水放掉，以防阀门内水结冰或冻裂阀门。若排气阀已坏，需要更换或维修时，须先关掉闸阀。重新安装后，必须关掉水泵，打开闸阀，再重新启泵，以保护排气阀。
