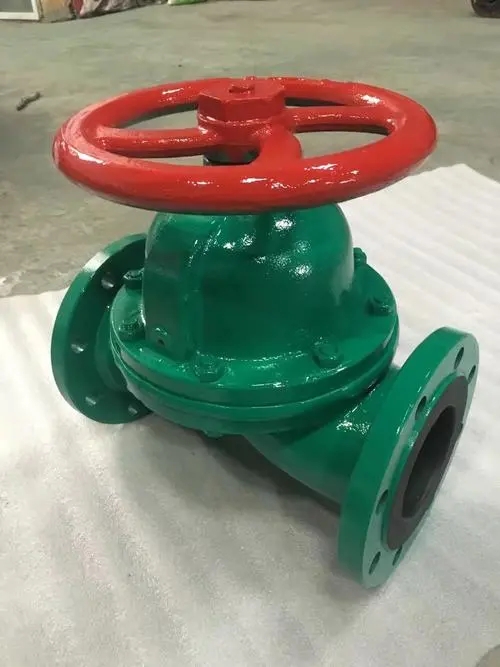

衬胶隔膜阀的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。其最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。按驱动方式分有手轮传动、气动、电动。

连接形式：法兰 结构形式：截止式 公称通径：DN15-DN250 适用介质：腐蚀性介质 驱动方式：手动，电动，气动 压力环境：常压 工作温度：常温 标准形式：国标，英标 流动方向：双向 零部件及配件：配件 类型(通道位置)：二通式 阀体材质：铸铁，碳钢，不锈钢

制造标准

工作原理

隔膜阀只有阀体、隔膜和阀盖组合件三个主要部件。隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀杆螺母、阀瓣、气动控制机构、电动控制机构等零部件不与介质接触，且不会产生介质外漏，省去了填料函的密封结构。隔膜阀的密封原理是靠操作机构的向下运动压下隔膜或隔膜组合件与堰式的衬里阀体或直通式衬里阀体的通道相密合，使之达到密封。密封比压的大小靠关闭件向下的压力大小来实现。由于阀体可以衬各种软质材料，如橡胶或聚四氟乙烯等；隔膜也是软质材料制成，如橡胶或合成橡胶衬里的聚四氟乙烯，故用较小的密封力就能达到完全密封。

结构特点

● 隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。

● 隔膜阀的缺点是耐压不高，一般在6kgf/cm2(0.6MPa)之内；耐温性能也受隔膜的限制，一般只能耐60~80℃，最高（氟化橡胶）也不超过180℃。

● 其结构特点为：

（1）流体阻力小。

（2）能用于含硬质悬浮物的介质；由于介质只与阀体和隔膜接触，所以无需填料函，不存在填料函泄漏问题，对阀杆部分无腐蚀可能。

（3）适用于有腐蚀性、粘性、浆液介质。

（4）不能用于压力较高的场合。

技术参数

关于隔膜阀安装要点：

1、隔膜阀安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符，并应清洗内腔，以防止污物卡阻或损伤密封部件。
2、橡胶衬里层和橡胶隔膜表面切勿涂刷油脂类物品，以防橡胶溶胀，影响隔膜阀使用寿命。
3、手轮或传动机构，不允许作起吊用，并严禁碰撞。
4、手动操作隔膜阀时，不得借助于辅助杠杆，以防扭力过大而损伤驱动部件或密封部位。
5、隔膜阀应存放在干燥通风的室内，严禁堆放，库存隔膜阀的两端通道必须封口，且启闭件应处于微开启状态。

选型说明

隔膜阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况（即管道参数、流体参数、压力参数、动作方式、特殊要求进行选择）。

备注：

隔膜阀型号中未列出的其他特殊要求需在清单中写明;

样本中列出的型号不涉及压力、口径及阀门的材料编号，由用户给定。

隔膜阀型号示例：

G641X-10-DN50

隔膜阀，DN50、PN1.6，气动活塞式驱动，突面法兰连接，屋脊式结构，壳体(阀体、阀盖)材料HT200，隔膜材料橡胶。

G946F-10C-DN100

隔膜阀，DN100、PN1.0，电动突面法兰连接，直通式结构，壳体(阀体、阀盖)材料WCB，四氟衬里。
