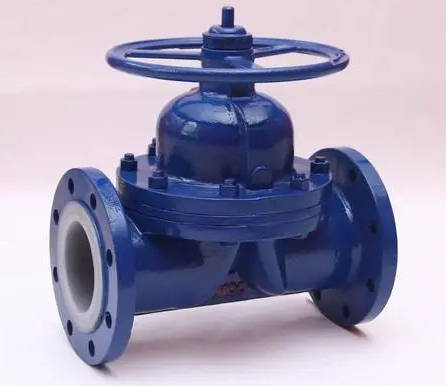

衬氟隔膜阀即衬四氟隔膜阀,四氟英文PTFE,其常用代号为F40和F46。衬氟隔膜阀的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。其最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。按驱动方式分有手轮传动、气动、电动。
连接形式:法兰 | ![]() |
● DL/T716-2000 电站隔膜阀选用导则 | ● DIN 85003-7-1997 造船管件用交货技术条件第7部分:隔膜阀 DIN 3441-3-1984 非增塑聚乙烯阀管件隔膜阀尺寸 DIN EN 13397-2002 工业用阀门.金属材料制造的隔膜阀门 |
● BS EN 13397-2002 工业阀金属材料制的隔膜阀 | ● DIN 3546-1-2002 建筑物内供水装置用截流阀.第1部分:放水阀门和隔膜阀用手动活塞型门阀,截流阀和活塞的一般要求和检验.DV |
隔膜阀只有阀体、隔膜和阀盖组合件三个主要部件。隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀杆螺母、阀瓣、气动控制机构、电动控制机构等零部件不与介质接触,且不会产生介质外漏,省去了填料函的密封结构。隔膜阀的密封原理是靠操作机构的向下运动压下隔膜或隔膜组合件与堰式的衬里阀体或直通式衬里阀体的通道相密合,使之达到密封。密封比压的大小靠关闭件向下的压力大小来实现。由于阀体可以衬各种软质材料,如橡胶或聚四氟乙烯等;隔膜也是软质材料制成,如橡胶或合成橡胶衬里的聚四氟乙烯,故用较小的密封力就能达到完全密封。
● 隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。
直角式隔膜阀也称突缘式,是最基本的一种常用代号为(G44J)。其结构如右图所示。从图中可以看出,其阀体是有衬里的。隔膜阀阀体衬里,就是为了更好的发挥它的耐腐蚀特性。这类结构,除直通式外,还可以制成直角式的,见右图: | |
屋脊式隔膜阀其结构形状与截止阀相似,见右图;这种形式的隔膜阀,流体阻力比直角式隔膜阀大,但密封面积大,密封性能好,可适用于真空度高的管道。 | |
直通式隔膜阀其结构形式与闸阀相似,如右图,闸板式隔膜阀流体阻力最小,适合于输送粘性物料。隔膜材料常用天然橡胶、氯丁橡胶、丁基胶、丁晴橡胶、异丁橡胶、氟化橡胶和聚氟乙丙烯塑料(F46)等。 |
● 隔膜阀的缺点是耐压不高,一般在6kgf/cm2(0.6MPa)之内;耐温性能也受隔膜的限制,一般只能耐60~80℃,最高(氟化橡胶)也不超过180℃。
● 其结构特点为:
(1)流体阻力小。
(2)能用于含硬质悬浮物的介质;由于介质只与阀体和隔膜接触,所以无需填料函,不存在填料函泄漏问题,对阀杆部分无腐蚀可能。
(3)适用于有腐蚀性、粘性、浆液介质。
(4)不能用于压力较高的场合。
关于隔膜阀安装要点:
1、隔膜阀安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符,并应清洗内腔,以防止污物卡阻或损伤密封部件。
2、橡胶衬里层和橡胶隔膜表面切勿涂刷油脂类物品,以防橡胶溶胀,影响隔膜阀使用寿命。
3、手轮或传动机构,不允许作起吊用,并严禁碰撞。
4、手动操作隔膜阀时,不得借助于辅助杠杆,以防扭力过大而损伤驱动部件或密封部位。
5、隔膜阀应存放在干燥通风的室内,严禁堆放,库存隔膜阀的两端通道必须封口,且启闭件应处于微开启状态。
隔膜阀选型首先应该依次遵循安全性,可靠性,适用性,经济性四大原则,其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、动作方式、特殊要求进行选择)。
1 | 规格 | 英制系列以英寸in表示;公制系列以DN表示,单位mm | |||||
2 | 驱动方式 | 手动 | 9B-电动 | 6A-气动活塞式 | 6C-气动活塞式 (带复位弹簧) | ||
6F-气动薄膜式 | 6G-气动薄膜式 | 注:常闭式加B,常开式加K | |||||
3 | 阀门类别 | G-隔膜阀 | |||||
4 | 压力等级 | 00-PN0.6 | 0-PN1.0 | 1-PN1.6 | |||
5 | 连接方式 | RF-突面法兰 | |||||
6 | 结构形式 | 1-屋脊式 | 5-直流式 | 6-直通式 | |||
7 | 壳体材料 | C-WCB | 8-CF8 | 8M-CF8M | 3-CF3 | 3M-CF3M | 2-HT200 |
8 | 密封或衬里材料 | X-橡胶 | J-衬胶 | F-氟塑料 |
备注:
隔膜阀型号中未列出的其他特殊要求需在清单中写明;
样本中列出的型号不涉及压力、口径及阀门的材料编号,由用户给定。
隔膜阀型号示例:
G641X-10-DN50
隔膜阀,DN50、PN1.6,气动活塞式驱动,突面法兰连接,屋脊式结构,壳体(阀体、阀盖)材料HT200,隔膜材料橡胶。
G946F-10C-DN100
隔膜阀,DN100、PN1.0,电动突面法兰连接,直通式结构,壳体(阀体、阀盖)材料WCB,四氟衬里。
