ZZYP自力式蒸汽减压阀

上海能恩阀门有限公司成立于中华人民共和国2010年，长期从事【ZZYP自力式蒸汽减压阀】产品的工程配套服务至今已十载有余，所有【减压阀】系列产品均符合国家生产、测试标准。出厂标配铭牌及合格证，必要时亦能提供第三方检测结果报告。如果您对我们的产品感兴趣请您致电021-31006711、31006722、31006733。

详细介绍

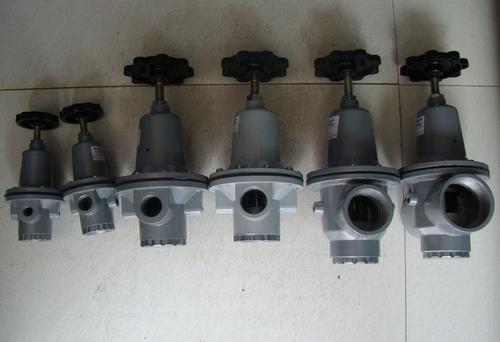

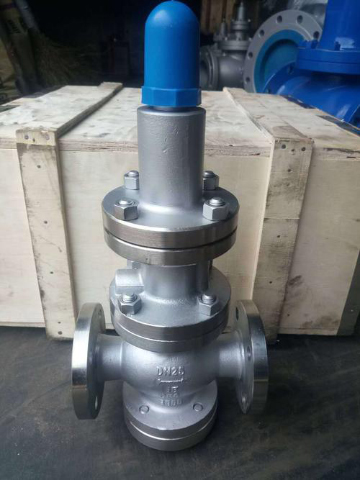

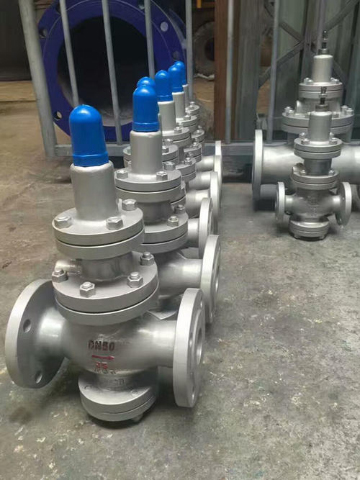

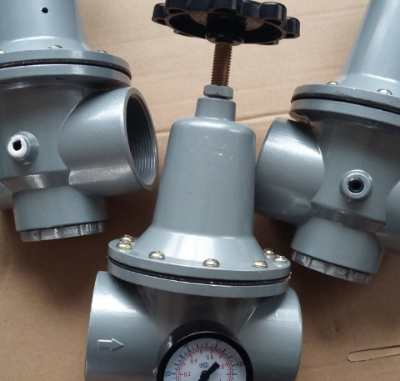

ZYP自力式压力减压阀：

型号：ZZYP	公称通径：15mm-500mm	使用压力：1.6Mpa~6.4Mpa
连接方式：法兰连接	形式：自力式	主要功能：起减压保护作用
使用介质：水,油品,蒸汽	材质：不锈钢 .碳钢	标准：机械部标准或定做非标

ZZYP自力式压力减压阀概述：

ZZYP自力式压力减压阀是一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。可在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到最佳的控制效果。

ZZYP自力式压力减压阀产品型号：

类别	型号	类别	型号
单座压闭型	ZZYP-16～64B	单座压闭型	ZZYP-16～64K
双座压闭型	ZZYN-16～64B	双座压闭型	ZZYN-16～64K
套筒压闭型	ZZYM-16～64B	套筒压闭型	ZZYM-16～64K

注：1.压闭型用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。
2.压开型用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。

ZZYP自力式压力减压阀主要技术参数：

公称通径DN（mm）	20				25	32	40	50	65	80	100	125	150	200
阀座直径DN（mm）	10	12	15	20
额定流量系数Kv	1.8	2.4	4.4	4	11	20	30	48	75	120	190	300	480	760
允许压差（MPa）	2.5					2.0			1.6			1.0
公称压力（MPa）	1.6 4.0 6.4
固有流量特性	快开
保证调压阀正常工作的最小压差P（MPa）	0.05
压力分段范围（KPa）	15～5040～8060～10080～140120～80 160～220 200～260 240～300 280～350 330～400 380～450 430～500 480～560 540～620 600～700 680～800 780～900 800～1000 900～2000
工作温度℃	液体≤140;气体≤80；配冷凝器和散热片≤350
适合介质	气体、蒸汽、低粘度液体
法兰尺寸、型式	PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
结构长度	按GB12221-89标准
可配附件	冷凝器（用于介质为蒸汽的场合）、散热片等。
执行机构信号接口	内螺纹M16×1.5

ZZYP自力式压力减压阀主要性能指标注：

控制精度％		±8
允许泄漏量	硬密封（L/H）	单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量
	软密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

ZZYP自力式压力减压阀外形尺寸及重量：

公称通径(DN)			20	25	32	40	50	65	80	100	125	150	200
L		PN16、40	150	160	180	200	230	290	310	350	400	480	600
		PN64	230	230	260	260	300	340	380	430	500	550	650
B			233		332		373	522		673	980		1200
H	压力调节范围 MPa	15～140	475		520		540	710		780	840	880	915
		120～300	455		500		520	690		760	800	870	880
		280～500	450		490		510	680		750	790	860	870
		480～1000	445		480			670		740	780	850	860
		600～1500	445		570		600	820		890	950	950	1000
		1000～2500	445		570		600	820		890	950	950	1000
A	压力调节范围 MPa	15～140	φ282		φ308
		120～300	φ232
		280～1000	φ196					φ196			φ282
		600～2500	φ85	φ96
大约重量（Kg）			26		37		42	72	90	114	130	144	180
导压管接口螺纹			M16×15

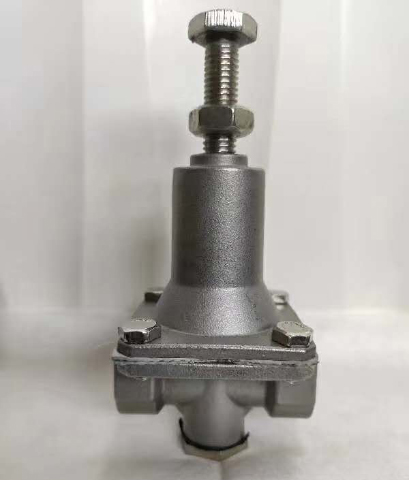

如有需要请参照以下减压阀调压步骤：

1、闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀；

2、慢慢开启减压阀前的闸阀至全开；

3、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准），调整好后，将锁紧；

4、螺母锁紧打开减压阀后闸阀；

5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。

减压阀订货注意事项：

减压阀选型时应注意口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,法兰标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数。
