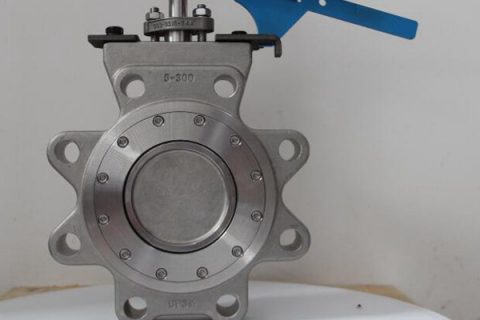

高性能蝶阀也叫作双偏心蝶阀，主要适用于水厂、电厂、钢厂冶炼、化工、水源工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。和中线蝶阀相比，双偏心蝶阀更耐高压，寿命更长，稳定性好。

制造标准

工作原理

结构特点

1 设计合理、结构紧凑、装拆容易、便于维修。
2 采用偏心结构，减少密封圈的摩擦，延长阀门使用寿命。
3 完全密封，无泄漏，可以用于超高真空工况。
4 更换阀板密封圈、蝶板、转轴等材质可适用多种介质和不同温度。

技术参数

按结构形式分类
 ● 中心密封蝶阀  ● 单偏心密封蝶阀  ● 双偏心密封蝶阀  ● 三偏心密封蝶阀 

按密封面材质分类 
 (1) 软密封蝶阀 
 ● 密封副由非金属软质材料对非金属软质材料构成。
 ● 密封副由金属硬质材料对非金属软质材料构成。
 (2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。 

按密封形式分类 
 (1)强制密封蝶阀
 ● 弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。
 ● 外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。
 (2)充压密封蝶阀。密封比压由阀座或阀板上的弹性密封元件充压产生。
 (3)自动密封蝶阀。密封比压由介质压力自动产生。

按工作压力分类 
 (1)真空蝶阀。工作压力低于标准大气压的蝶阀。
 (2)低压蝶阀。公称压力PN≤1.6MPa的蝶阀。
 (3)中压蝶阀。公称压力PN为2.5∽6.4MPa的蝶阀。
 (4)高压蝶阀。公称压力PN为10.0∽80.OMPa的蝶阀。
 (5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

按工作温度分类
 (1)高温蝶阀。t>450℃的蝶阀。
 (2)中温蝶阀。120℃<t≤450℃的蝶阀。
 (3)常温蝶阀。-40℃<t≤120℃的蝶阀。
 (4)低温蝶阀。-100℃<t≤-40℃的蝶阀。
 (5)超低温蝶阀。t≤-100℃的蝶阀。 

按连接方式分类
 ● 对夹式蝶阀  ● 法兰式蝶阀  ● 支耳式蝶阀  ● 焊接式蝶阀

选型说明

一单元．阀门类型代号

二单元．驱动方式代号

三单元．连接形式代号

五单元．密封面或衬里材料代号

注：阀门密封副材料为阀门的本体材料时，密封材料代号用“W”表示



六单元.公称压力
公称压力的数值用阿拉伯数字表示单位ＰＮ，它是MPa的10倍

七单元．阀体材料代号

例：无
