气动蝶阀是由气动执行器和蝶阀组成。其是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门，主要做截断使用，配合定位器使用亦可设计成具有调节开度的功能。采用AT、GT型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

制造标准

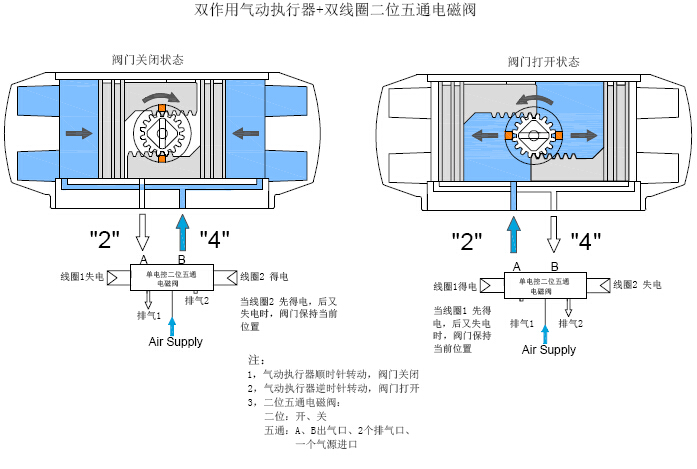

工作原理

结构特点

1、气动蝶阀齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、蝶阀执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

技术参数

● 安装前检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞；

● 将阀门和汽缸均置于关闭状态；

● 将汽缸装到阀门上，（安装方向与阀体平行或垂直都可以），再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固；

● 安装完毕后，对气动蝶阀进行调试（正常情况下供气压力为0.4~0.6MPa），调试运行时须手动操作电磁阀启闭（将电磁阀线圈失电后手动操作方可有效），观察气动蝶阀的启闭情况。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小（把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调），直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作；

● 蝶阀在安装前应保持干燥，不可露天存放；

● 安装蝶阀前要检查管道，确保管道内无焊渣等异物；

● 蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配；

● 蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰，不得使用平焊法兰；

● 确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤橡胶件；

● 装好的管道法兰要进行对中，并与放入的蝶阀进行对中；

● 装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活；

● 将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。

选型说明

一单元．阀门类型代号

二单元．驱动方式代号

三单元．连接形式代号

五单元．密封面或衬里材料代号

注：阀门密封副材料为阀门的本体材料时，密封材料代号用“W”表示



六单元.公称压力
公称压力的数值用阿拉伯数字表示单位ＰＮ，它是MPa的10倍

七单元．阀体材料代号

例：D673H-16C

D为蝶阀，6为气动传动，7为对夹连接，3为三偏心结构，H为合金钢密封，16为公称压力1.6MPa，C为碳钢阀体。
