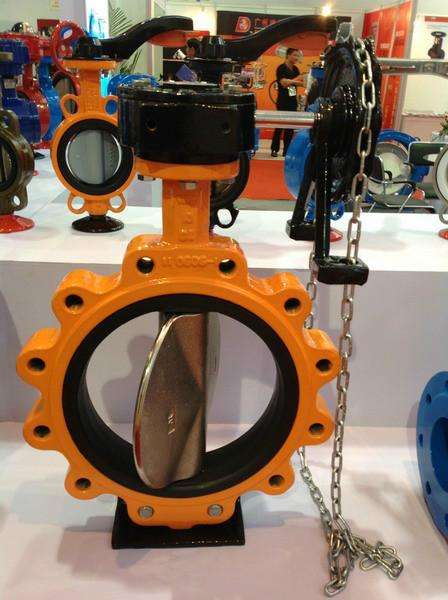

美标蝶阀是执行美标标准进行制造生产的蝶阀，一般水平安装于管道。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则全开。美标蝶阀阀结构简单、体积小、重量轻，只由少数几个零件组成。美标蝶阀在石油、煤气、化工、水处理等一般工业上得到广泛应用，该阀门具有良好的流体控制特性。

制造标准

工作原理

结构特点

1、三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
2、由扭矩产生弹性密封。
3、巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
4、体积小、重量轻、操作轻巧、便于安装。
5、可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
6、更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。
7、连续结构多样化：对夹、法兰、对焊。

技术参数

按结构形式分类
● 中心密封蝶阀  ● 单偏心密封蝶阀  ● 双偏心密封蝶阀  ● 三偏心密封蝶阀 

按密封面材质分类 
 (1) 软密封蝶阀 
 ● 密封副由非金属软质材料对非金属软质材料构成。
 ● 密封副由金属硬质材料对非金属软质材料构成。
 (2)金属硬密封蝶阀。密封副由金属硬质材料对金属硬质材料构成。 

按密封形式分类 
 (1)强制密封蝶阀
 ● 弹性密封蝶阀。密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。
 ● 外加转矩密封蝶阀。密封比压由外加于阀门轴上的转矩产生。
 (2)充压密封蝶阀。密封比压由阀座或阀板上的弹性密封元件充压产生。
 (3)自动密封蝶阀。密封比压由介质压力自动产生。

按工作压力分类 
 (1)真空蝶阀。工作压力低于标准大气压的蝶阀。
 (2)低压蝶阀。公称压力PN≤1.6MPa的蝶阀。
 (3)中压蝶阀。公称压力PN为2.5∽6.4MPa的蝶阀。
 (4)高压蝶阀。公称压力PN为10.0∽80.OMPa的蝶阀。
 (5)超高压蝶阀。公称压力PN>100MPa的蝶阀。

按工作温度分类
 (1)高温蝶阀。t>450℃的蝶阀。
 (2)中温蝶阀。120℃<t≤450℃的蝶阀。
 (3)常温蝶阀。-40℃<t≤120℃的蝶阀。
 (4)低温蝶阀。-100℃<t≤-40℃的蝶阀。
 (5)超低温蝶阀。t≤-100℃的蝶阀。 

按连接方式分类
● 对夹式蝶阀  ● 法兰式蝶阀  ● 支耳式蝶阀  ● 焊接式蝶阀

选型说明

一单元．阀门类型代号

二单元．驱动方式代号

三单元．连接形式代号

五单元．密封面或衬里材料代号

注：阀门密封副材料为阀门的本体材料时，密封材料代号用“W”表示



六单元.公称压力
公称压力的数值用阿拉伯数字表示单位ＰＮ，它是MPa的10倍

七单元．阀体材料代号

例：D643H-16C

D为蝶阀，6为气动，4为法兰连接，3为三偏心结构，H为合金钢密封，16为公称压力1.6MPa，C为碳钢阀体。
